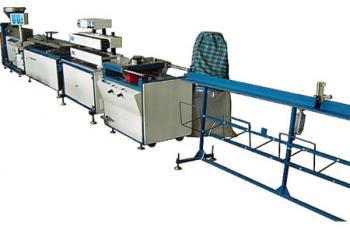

Экструзионная линия на базе экструдера ПЧ045
Экструзионная линия на базе экструдера ПЧ045 для производства профильных изделий
- Рассеивателей различной геометрии, из различного материала (ПС полистирола, ПММА полиметилметакрилата, ПК поликарбоната и других материалов).
- Всевозможные профили из ПВХ поливинилхлорида вагока, плинтуса и многое другое.
- Возможность модернизации линии под нестандартное изделие по желанию заказчика.
Состав линии:

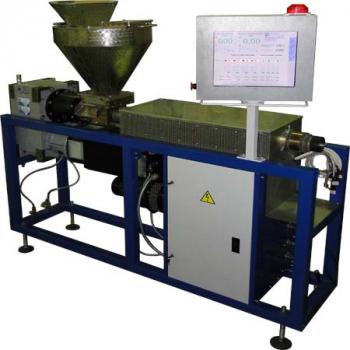

| Пресс червячный с копьютерным управлением (по необходимости комплектуется сушильным бункером и автозагрузчиком) | ПЧ045 |
| Стол монтажный с вакуумной станцией (по необходимости комплектуется термостатом) | СМ-1,5-01 |

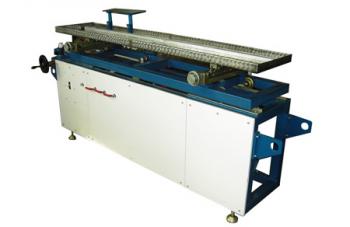

| Машина тянущая | МТР20 |

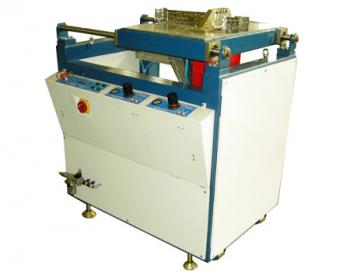

| Устройство отрезное с устройством отсоса стружки | ОП350 |
| Устройство приемное | УП1500 |
Принцип работы.
Сырье для переработки загружается в бункер пресса. При открытии заслонки бункера сырье через загрузочную воронку попадает в цилиндр пресса. Под воздействием температуры и давления гранулы полностью расплавляются и перемешиваются, образуя однородную гомогенную массу. Вращающийся шнек пресса проталкивает расплавленную массу в экструзионную головку. Расплав полимера равномерно распределяется по каналам головки и выходит из нее в виде заготовки. Далее заготовка попадает в калибратор, установленный на монтажном столе, где она, охлаждаясь затвердевает и приобретает необходимые геометрические размеры. Сформированный профиль непрерывно протягивается траками машины тянущей с определенной заданной скоростью. Отвердевший профиль из машины тянущей проходит через отрезное устройство, при достижении заготовки определенной длины запускается цикл отрезки профиля и сброс изделия в накопитель приемного устройства.
- Характеристики
| Характеристики | |
| Скорость перемещения профиля, м/мин | до 12 м/мин |
| Установленная мощность, кВт | 42 |
| Напряжение питания, В | ~3x380 |
| Частота, Гц | 50±5 |
| Напряжение цепи управления, В | 24 |
| Средний расход воды, м3/ч | не более 1 |
| Расход сжатого воздуха, м3/ч | не более 1 |
| Габаритные размеры, мм | |
| длина | 11000 |
| ширина | 2800 |
| высота | 2900 |
