Машина тянущая

Оставить заявку

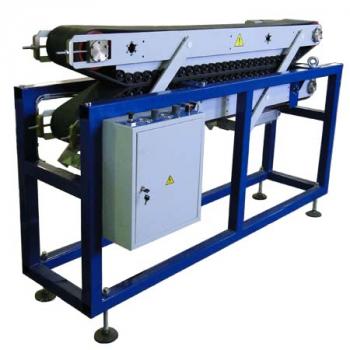

Машина тянущая, предназначена для работы в составе экструзионных линий для производства изделий из полимерных материалов. Машина используется для непрерывного отведения сформованного профиля с заданной регулируемой скоростью.

  • Характеристики
Технические характеристики МТР20 МТ600х80 МТ900х120 МТР60
Устройство протяжки Ремень Траки Траки Ролик d=255
Длина прижима профиля, мм 1315 600 900

Ширина ремня/трака, мм 200 80 120

Установленная мощность, кВт 0,8 1,5 1,5/2,2 0,75/1,5
Скорость отведения профиля, м/ мин 0,3-15 0,5-15/2-25/3-35 0,5-15/2-25/3-35 0-40
Габаритные размеры, мм

длина 2000 960 1500 520
ширина 620 660 700 690
высота 1270 1540 1570 1130
Масса, кг 200 200 300 80
Тянущие машины в экструзионных линиях протягивают готовое изделие и отводят его. Это важный узел оборудования, который влияет на производительность всей линии. Компания «Полимер-Техника» проектирует и изготавливает надежные, функциональные тянущие машины по доступной цене.

Конструктивные особенности и виды тянущих машин

Тип тянущей машины зависит от того, какое изделие планируется выпускать. При производстве труб рекомендуется устанавливать специальные машины, которые состоят из:

  • частотного преобразователя и редуктора (с их помощью регулируется скорость протяжки);

  • пневматического цилиндра для регулировки зазора;

  • роликов;

  • траверсы с тянущимся ремнем;

  • пульта управления.

Все это устанавливается на сварную конструкцию, выполненную из стали высокого качества. Четырехтактные тянущие машины собираются на базе рамы и плиты с прижимными планками. Траверса с помощью пневматических цилиндров прижимает изделие, что исключает проскальзывание.

Для производства композитной или арматуры из стеклопластика используются гусеничные тянущие устройства. Они собираются на базе станины. На нее устанавливаются гусеничные транспортеры, выполненные из износостойкого, прочного полиуретана, а также:

  • пневматического модуля, который захватывает профиль;

  • частотного преобразователя, задающего скорость;

  • электрического привода.

Имеющийся опыт в сфере производства экструзионных линий (работаем с 2002 года) позволяет решать технические задачи разного уровня сложности. Спроектируем и изготовим тянущую машину в соответствии с требованиями заказчика.

На что обращать внимание при выборе тянущей машины для экструзионных линий

Чтобы тянущее устройство на 100% соответствовало техническим, технологическим условиям, работало правильно, необходимо учесть следующие моменты:

  • тип двигателей, их количество и суммарную мощность;

  • тип управления приводами;

  • тип тянущего элемента и его размеры;

  • линейную скорость протяжки;

  • размеры машины.

Если оборудование подобрано неправильно, то возникают такие проблемы, как обрыв, передавливание экструдата.

Квалифицированные специалисты компании «Полимер-Техника» помогут определиться с характеристиками и конструктивным устройством тянущей машины, сформировать техническое задание для ее проектирования. Это гарантия соответствия техническим характеристикам и эксплуатационным требованиям, правильной работы без поломок и сбоев.
